該系統由透霧攝像機、長焦距日夜型電動變焦鏡頭、紅外熱像儀和數字微波傳輸系統等組成。攝像機能全幅監控幾千米寬的江/海面，上下最遠監控距離可達20公里，航道管理人員坐在辦公室通過現場畫面?zhèn)鬏?，在計算機上就可以直觀地看到橋區航道內船舶航行的情況。

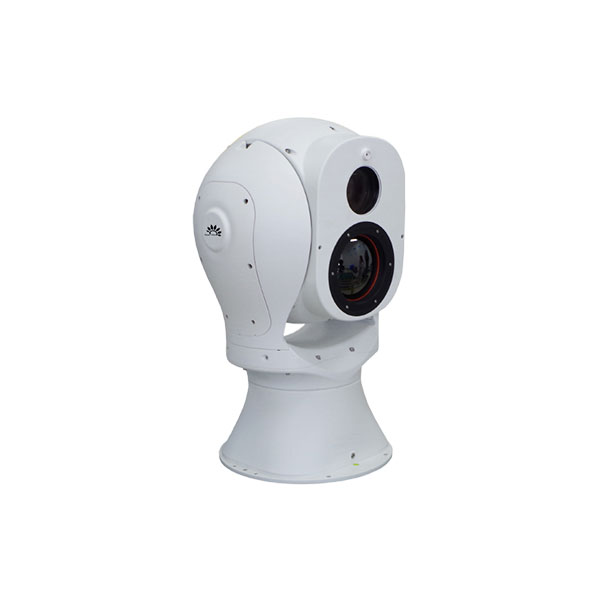

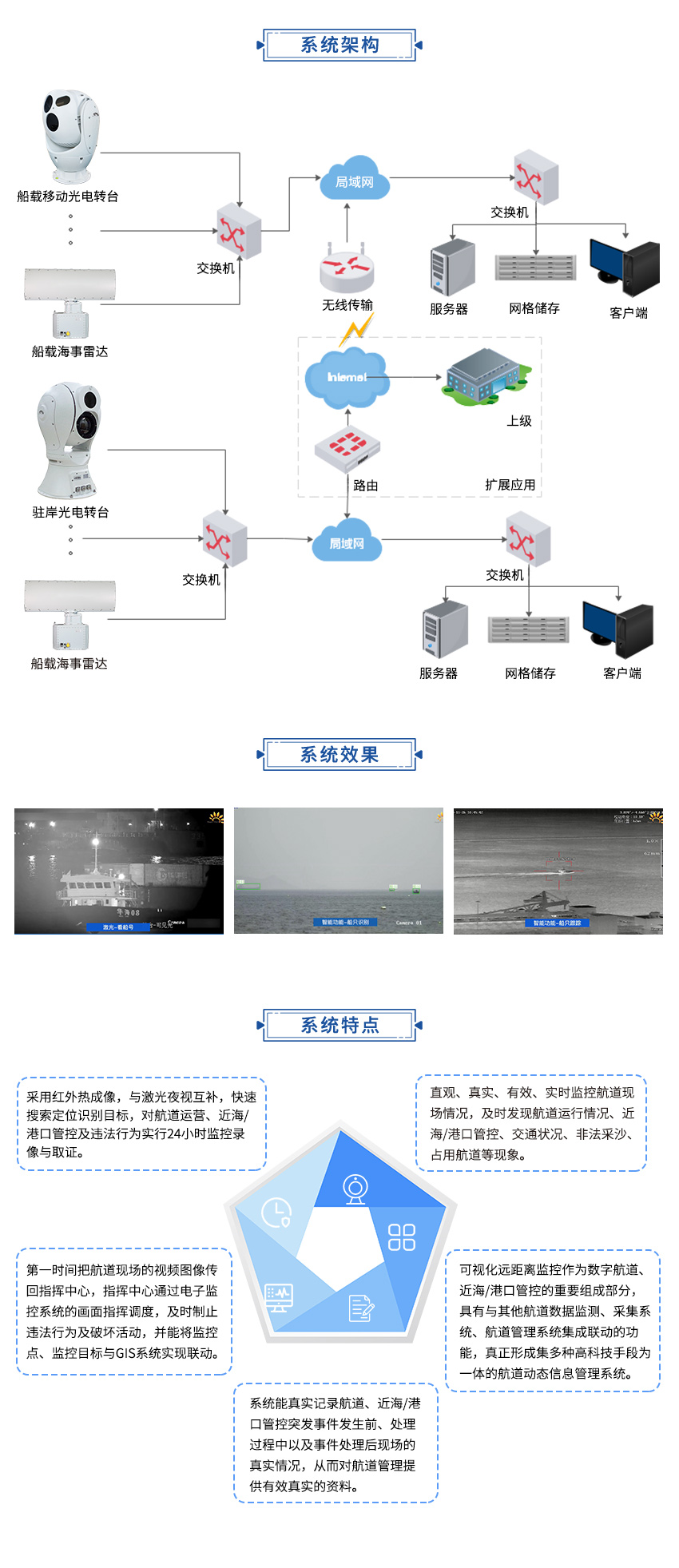

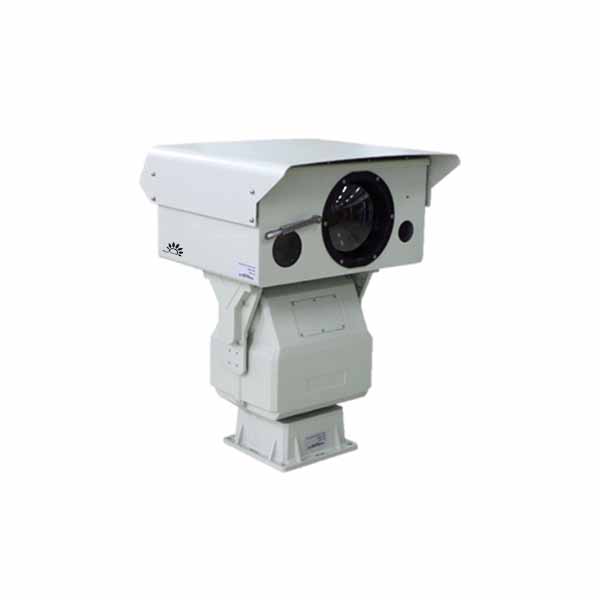

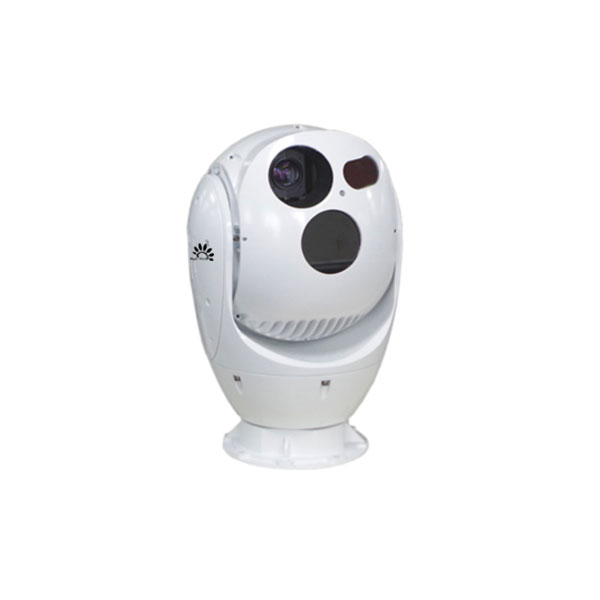

系統主要由安裝于航道的視頻采集攝像系統、傳輸系統和安裝于指揮中心的顯控設備三部分組成，傳輸系統采用光纜或其它通訊方式。前端采集攝像系統由高性能可見光攝像傳感器、近紅外激光照明器、轉臺護罩一體化等系統組成。星光級超低照度攝像傳感器由三可變長焦鏡頭和高性能彩色黑白轉換紅外攝像機組成。 轉臺護罩一體化：由重載變速轉臺及解碼器搭配一體化三視窗防護罩組成。紅外激光照明器：由近紅外激光光源、電源控制系統及光束控制機構組成。傳輸部分包括：傳輸介質光纜、光電轉換、網絡編碼設備等。室內顯控設備包括高性能視頻流服務器、三維操控鍵盤(帶操控桿)，視頻存儲處理設備，以及液晶顯示屏，數字矩陣切換，電視墻或大屏幕顯示系統。
